නිෂ්පාදන දළ විශ්ලේෂණය

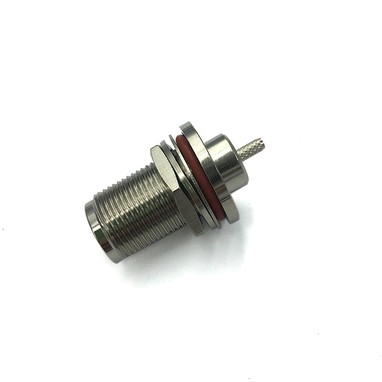

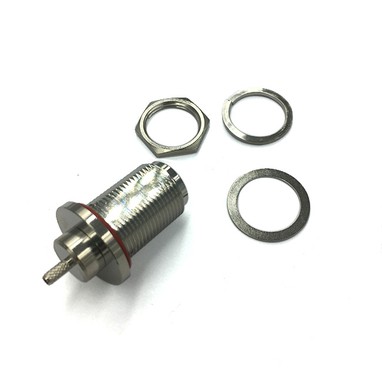

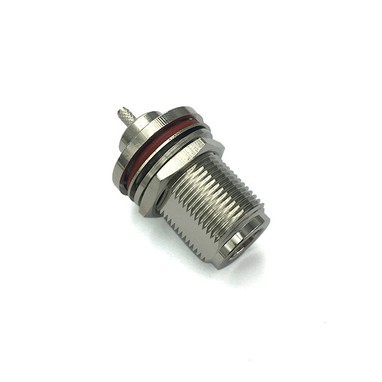

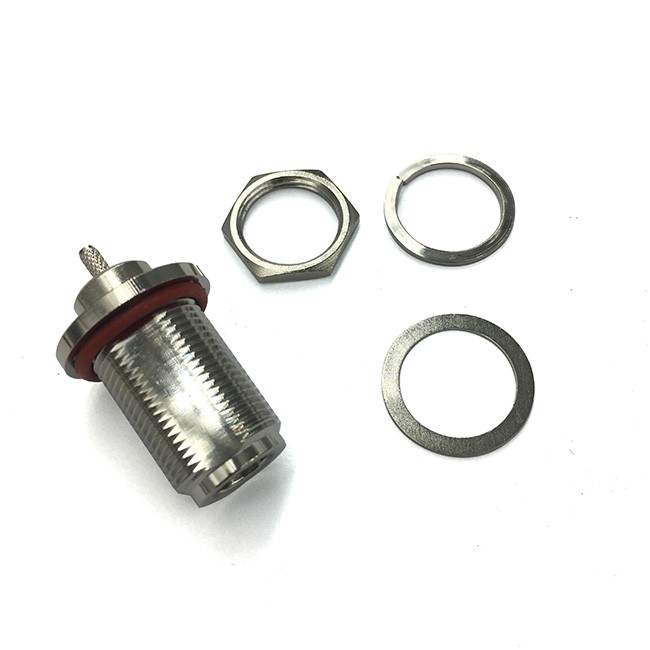

N bulkhead සම්බන්ධකයේ ආකෘතිය N-C-KY1.N ශ්රේණි ඉතා ජනප්රිය ඉස්කුරුප්පු-කප්ලිං මැද-හෝ-50Ω සහ 75Ω සම්බාධනය සහිත අඩු බල කොක්සියල් සම්බන්ධක වේ. සන්නිවේදන උපකරණ, කොක්සියල් සංරචක, ඩුප්ලෙක්සර්, කප්ලර්, මයික්රෝවේව් පරීක්ෂණ පද්ධතිය සහ මයික්රෝවේව් ජාලය හෝ RF කේබල් සම්බන්ධ කිරීම ඇතුළුව කම්පන ප්රතිරෝධය සහ පාරිසරික ආරක්ෂාව අවශ්ය වන විදුලි උපකරණ හෝ යෙදුම් සඳහා ඒවා බහුලව භාවිතා වේ. ඉහළ නිරවද්යතාවයකින් සම්බන්ධිත අර්ධ{10}}නම්යශීලී හෝ අර්ධ{11}}දෘඩ කේබල් N සම්බන්ධක 11GHz දක්වා ක්රියා කළ හැකි අතර එහි ප්රතිඵලයක් ලෙස VSWR අඩු වේ.
විදුලි
|
සම්බාධනය |
50Ω |
|
සංඛ්යාත පරාසය |
0-6GHz |
|
වැඩ කරන වෝල්ටීයතාවය |
1000V ට අඩු හෝ සමාන වේ |
|
වීඑස්ඩබ්ලිව්ආර් |
1.15@2.5GHz ට අඩු හෝ සමාන, 1.25@6GHz ට අඩු හෝ සමාන |
|
පරිවාරක ප්රතිරෝධය |
5000mΩ ට වඩා විශාල හෝ සමාන වේ |
|
වෝල්ටීයතාවයට ඔරොත්තු දීම |
2500V |
|
මධ්ය සම්බන්ධතා ප්රතිරෝධය |
1mΩ ට වඩා අඩු හෝ සමාන වේ |
|
බාහිර සම්බන්ධතා ප්රතිරෝධය |
1mΩ ට වඩා අඩු හෝ සමාන වේ |
|
මධ්යස්ථාන සම්බන්ධතා රඳවා ගැනීමේ බලකාය |
0.56N ට වඩා විශාල හෝ සමාන වේ |
|
කල්පැවැත්ම |
චක්ර 500ක් |
ද්රව්ය සහ ආලේපනය
| N-C-KY1 |
ද්රව්ය |
ප්ලේට් කිරීම |
|
ශරීරය |
පිත්තල |
Cu-Sn-Zn3 |
|
මධ්යස්ථානය සන්නායකය |
පොස්ෆර් ලෝකඩ |
අග් |
|
කප්ලිං නට් |
පිත්තල |
Cu-Sn-Zn3 |
|
O-මුදු මුද්රා තැබීම |
සිලිකොන් රබර් |
|
|
පරිවාරකය |
PTFE |
|
|
ද්රව්ය |
ප්ලේට් කිරීම |
|
|
ශරීරය |
පිත්තල |
Cu-Sn-Zn3 |
|
මධ්යස්ථානය සන්නායකය |
පොස්ෆර් ලෝකඩ |
අග් |
පාරිසරික
|
උෂ්ණත්ව පරාසය |
අංශක -65 ~ +165 අංශක |
|
ආර්ද්රතාවය |
＜95％ |
|
ලුණු-මීදුම පරීක්ෂණය |
96h |
නිති අසන පැණ
N-වර්ග සම්බන්ධකවල බල ධාරිතාවට බලපාන සාධක
1. ද්රව්ය තේරීම: N-වර්ග සම්බන්ධක සඳහා ද්රව්යමය තේරීම සෘජුවම ඒවායේ බල ධාරිතාවට බලපායි. සාමාන්යයෙන් කථා කරන විට, ඉහළ තාප සන්නායකතාවක් ඇති ද්රව්ය වඩා හොඳින් තාපය විසුරුවා හරින අතර එමඟින් ඉහළ බලයට සහාය වේ.
2. සම්බන්ධතා ප්රදේශය: ස්පර්ශක ප්රතිරෝධය සම්බන්ධකයේ බල හැසිරවීමේ ධාරිතාවට සෘජුවම බලපායි. විශාල ස්පර්ශක ප්රදේශයක් සම්බන්ධතා ප්රතිරෝධය අඩු කරයි, එමඟින් වැඩි බලයක් හැසිරවීමට ඉඩ සලසයි. එබැවින්, සමහර ඉහළ-කාර්ය සාධන සම්බන්ධක සම්බන්ධතා ප්රතිරෝධය අඩු කිරීමට සහ බල ධාරිතාව වැඩි කිරීමට බහු සම්බන්ධතා ස්ථාන සමඟ නිර්මාණය කර ඇත.
3. ව්යුහාත්මක සැලසුම: ද්රව්යයට අමතරව, N-වර්ග සම්බන්ධකවල ව්යුහාත්මක සැලසුම ද තීරණාත්මක වේ. ශබ්ද ව්යුහාත්මක සැලසුමක් මඟින් අධික උනුසුම් වීම හෝ වෙනත් කාර්ය සාධන ගැටළු නොමැතිව ඉහළ බල තත්ත්ව යටතේ වුවද සම්බන්ධකය නිසි ලෙස ක්රියා කරන බව සහතික කරයි.
4. හස්ත කර්මාන්ත: උසස්-ගුණාත්මක නිෂ්පාදනය සම්බන්ධක සංරචක අතර නිරවද්ය ගැලපීම සහතික කරයි, අනවශ්ය බලශක්ති අලාභය අඩු කිරීම සහ එමඟින් බල ධාරිතාව වැඩි දියුණු කරයි.
Zhenjiang Tongda Electronics Co., Ltd යනු ඔබට ගැලපෙන නිෂ්පාදන සපයන N bulkhead සම්බන්ධකයේ වෘත්තීය නිෂ්පාදකයෙකි.
Zhenjiang Tongda Electronics Co., Ltd යනු ඔබට ගැලපෙන නිෂ්පාදන සපයන N bulkhead සම්බන්ධකයේ වෘත්තීය නිෂ්පාදකයෙකි.
